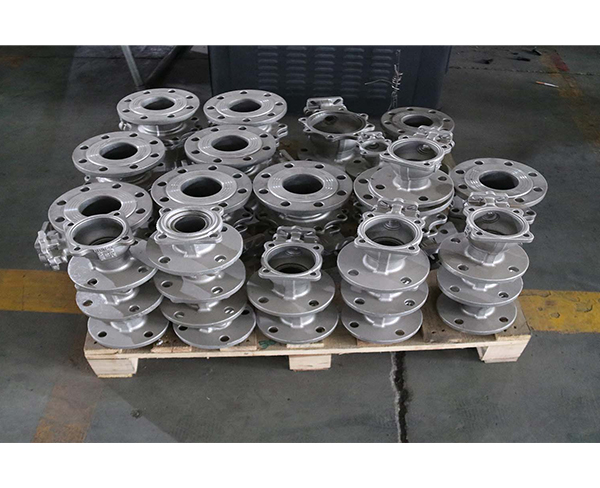

不銹鋼閥門鑄件
不銹鋼鑄件如何預防出現(xiàn)裂紋
不銹鋼鑄件使用的時候，對于不銹鋼鑄件如何預防出現(xiàn)裂紋的情況，，讓小編帶大家一起了解一下！
1、鑄件結構
鑄造時要考慮鑄件的結構、形狀、大型、壁厚及其過渡等影響鑄件液態(tài)和固態(tài)收縮的因素，選擇適當?shù)墓に噮?shù)，防止縮孔縮松等鑄造缺陷。鑄件的澆冒口系統(tǒng)設計要合理，若要采用冷鐵等工藝措施，其安放的部位要合理，既要保證不銹鋼鑄件內部組織的致密性，又要盡量避免應力集中的情況產生。
2、冶煉
冶煉過程中，盡量降低P、S等有害元素的含量，降低N、H、O等氣體和夾雜物含量。通過采用低磷鋼中間合金，可以起到很好的效果。
3、保溫
通過適當延長鑄件在砂型中的保溫時間，主要是控制開箱溫度低于70℃，保證不銹鋼鑄件在砂型中充分完成液態(tài)和固態(tài)收縮，避免外力因素造成應力集中的情況發(fā)生。
4、落砂
在鑄件落砂清理過程中，嚴禁打箱時向砂型和鑄件澆水，嚴禁采用撞箱等較強外力沖擊方式落砂，避免外力和鑄件內應力相互作用產生裂紋。
5、切割冒口
根據不銹鋼鑄件條件選擇適當?shù)臒岣顫裁翱诠に嚪绞?，保證熱割起始溫度不低于300℃。操作時，氣割槍和吹氧管采用振動切割。重要件氣割后及時用石棉布蓋住隔口或進爐熱處理。對于上冠及軸流式葉片一類結構復雜、工藝上采取特殊措施的鑄件，采用二次熱割。
6、預熱
在對鑄件進行缺陷處理時，要堅持預熱原則。在吹、焊工序處理時，工件要預熱至108℃以上方可操作。若發(fā)現(xiàn)較大的裂紋缺陷，應行去應力退火，再進行處理。
7、增加退火
對重大鑄件增加一次消除應力退火工序，嚴格控制保溫時間和出爐溫度。其目的是減少生產過程中產生新的應力集中，更好的消除鑄件內應力，防止裂紋產生。
不銹鋼鑄件使用的時候，對于不銹鋼鑄件如何預防出現(xiàn)裂紋的情況，，讓小編帶大家一起了解一下！
1、鑄件結構
鑄造時要考慮鑄件的結構、形狀、大型、壁厚及其過渡等影響鑄件液態(tài)和固態(tài)收縮的因素，選擇適當?shù)墓に噮?shù)，防止縮孔縮松等鑄造缺陷。鑄件的澆冒口系統(tǒng)設計要合理，若要采用冷鐵等工藝措施，其安放的部位要合理，既要保證不銹鋼鑄件內部組織的致密性，又要盡量避免應力集中的情況產生。
2、冶煉
冶煉過程中，盡量降低P、S等有害元素的含量，降低N、H、O等氣體和夾雜物含量。通過采用低磷鋼中間合金，可以起到很好的效果。
3、保溫
通過適當延長鑄件在砂型中的保溫時間，主要是控制開箱溫度低于70℃，保證不銹鋼鑄件在砂型中充分完成液態(tài)和固態(tài)收縮，避免外力因素造成應力集中的情況發(fā)生。
4、落砂
在鑄件落砂清理過程中，嚴禁打箱時向砂型和鑄件澆水，嚴禁采用撞箱等較強外力沖擊方式落砂，避免外力和鑄件內應力相互作用產生裂紋。
5、切割冒口
根據不銹鋼鑄件條件選擇適當?shù)臒岣顫裁翱诠に嚪绞?，保證熱割起始溫度不低于300℃。操作時，氣割槍和吹氧管采用振動切割。重要件氣割后及時用石棉布蓋住隔口或進爐熱處理。對于上冠及軸流式葉片一類結構復雜、工藝上采取特殊措施的鑄件，采用二次熱割。
6、預熱
在對鑄件進行缺陷處理時，要堅持預熱原則。在吹、焊工序處理時，工件要預熱至108℃以上方可操作。若發(fā)現(xiàn)較大的裂紋缺陷，應行去應力退火，再進行處理。
7、增加退火
對重大鑄件增加一次消除應力退火工序，嚴格控制保溫時間和出爐溫度。其目的是減少生產過程中產生新的應力集中，更好的消除鑄件內應力，防止裂紋產生。
